Inteligentna kurtyna PCBA

Inteligentna kurtyna PCBA — poznaj możliwości projektowania PCBA w firmie SUNSAM

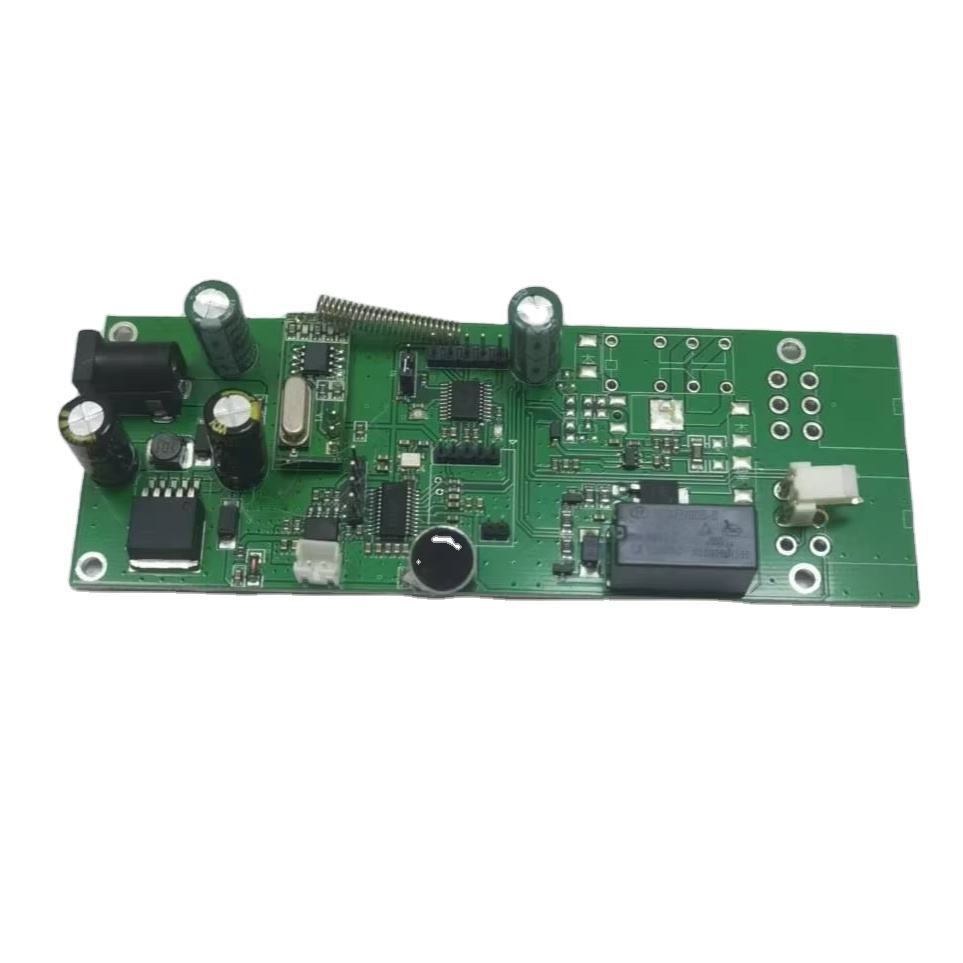

Co to jest inteligentna kurtyna PCBA?

Inteligentna kurtyna PCBA to zespół płytki drukowanej odpowiedzialny za sterowanie silnikiem, zmianę kierunku, wykrywanie limitu i obsługę danych wprowadzanych przez użytkownika w automatycznym urządzeniu kurtynowym. Zespoły zamawiają płytki PCBA Smart Curtain od firmy SUNSAM, a następnie polegają na swoich możliwościach projektowych PCBA w zakresie łączenia logiki sterującej, obwodów sterowników i połączeń interfejsów, tak aby kurtyna wykonywała polecenia z przełącznika ściennego, pilota lub systemów inteligentnego domu. Płyta ta służy jako elektroniczna jednostka sterująca, która łączy silniki, czujniki i inne moduły komunikacyjne, tworząc współpracującą jednostkę roboczą.

Podstawowe funkcje w systemach zasłon z napędem silnikowym
Napęd silnikowy i kontrola położenia
Inteligentne zasłony opierają się na sterowaniu silnikiem, który umożliwia inteligentne otwieranie i zamykanie. Trwała inteligentna kurtyna PCBA przejmuje sygnały napędu silnika, sterowanie kierunkiem i warunki zatrzymania zgodnie z wyłącznikiem krańcowym/położeniem. Pod względem projektowania PCBA jest to takie rozmieszczenie obwodów sterownika i tras sterujących, aby polecenia ruchu stały się oczekiwanym ruchem mechanicznym.

Polecenia użytkownika i interakcja z systemem
Systemy kurtynowe często akceptują sygnały wejściowe z fizycznych przycisków, pilotów lub podłączonych platform. Dostosowana do indywidualnych potrzeb inteligentna kurtyna PCBA odbiera i przetwarza te sygnały wejściowe na działania motoryczne. SUNSAM ma możliwość zaprojektowania PCBA, co obejmuje planowanie tras sygnałów i rozmieszczenia interfejsów, co sprawi, że gdy wejścia sterujące i sterowniki silników będą działać razem, używane kompaktowe obudowy będą mogły być wykorzystywane przez klientów do tworzenia inteligentnych PCBA kurtynowych, które będą pasować do dowolnej instalacji.

Względy projektowe i produkcyjne

Układ płytki i planowanie interfejsu

Projektowanie inteligentnej kurtyny PCBA wymaga wyboru komponentów pasujących do obciążenia silnika, poziomów napięcia i potrzeb interfejsu. SUNSAM wspiera planowanie rozmieszczenia obwodów sterujących i sekcji mocy, które są równomiernie rozłożone, a także rozmieszcza złącza zgodnie z trasami okablowania zastosowanymi przy montażu szyn kurtynowych i silnika.

Testowanie i proces montażu

Każda płytka PCBA Smart Curtain przed wysyłką została poddana kontroli wizualnej, elektrycznej i wypróbowana pod kątem funkcji obejmujących kierunek silnika, start/stop i wejścia. Poniższe kroki pozwalają potwierdzić, że płyta działa zgodnie z konfiguracją przed integracją z gotowym systemem kurtynowym.

Wgląd w zaopatrzenie i integrację

Kiedy producenci kupują PCBA Smart Curtain, ogólnie rzecz biorąc, należy również wziąć pod uwagę, że PCBA powinna być kompatybilna z rodzajem silników, określonym typem konstrukcji montażowej i interfejsem sterowania. SUNSAM wspiera ten proces, dostarczając dokument projektowy, numer interfejsu, koordynację wczesną technologią, aby Smart Curtain PCBA pasował do struktury produktu i planu produkcji.
