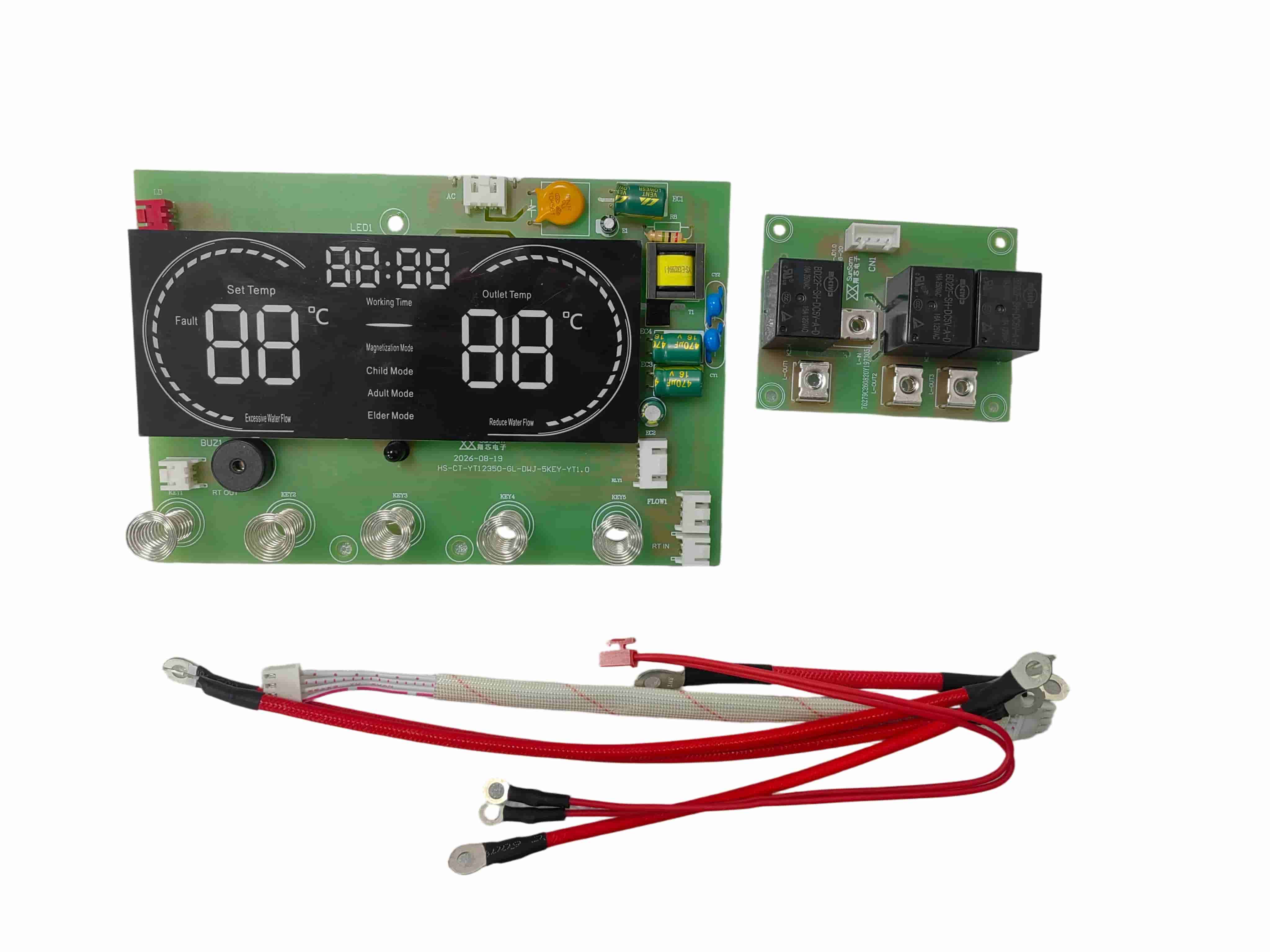

CT12350 Natychmiastowy elektryczny podgrzewacz wody PCBA

CT12350 Natychmiastowy elektryczny podgrzewacz wody PCBA

Elektryczny podgrzewacz wody CT12350 Instant PCBA to zintegrowane rozwiązanie sterujące opracowane dla systemów natychmiastowego podgrzewania wody 220 V, 6 kW. It combines staged heating control, water-flow detection, temperature regulation, LED display control and multiple fault-protection functions on one PCBA.

Zaprojektowany dla domowych elektrycznych podgrzewaczy wody i niestandardowych urządzeń ciepłej wody, CT12350 obsługuje dostosowywanie sprzętu, oprogramowania sprzętowego, wyświetlaczy i interfejsów dla różnych projektów OEM i ODM.

Sterowanie ogrzewaniem o mocy 6 kW z siedmioma poziomami mocy

Badana wersja zasilacza impulsowego pracuje w zakresie napięcia przemiennego 150–280 V przy 50 Hz. Przy napięciu znamionowym 220 V AC PCBA obsługuje maksymalne obciążenie grzewcze 6000 W i steruje trzema grupami mocy grzewczej.

Dostępnych jest siedem poziomów mocy zapewniających bardziej elastyczną regulację temperatury:

- Poziom 1: 1400 W

- Poziom 2: 2200 W

- Poziom 3: 2400 W

- Poziom 4: 3600 W

- Poziom 5: 3800 W

- Poziom 6: 4600 W

- Poziom 7: 6000 W

Wielostopniowa konstrukcja ogrzewania pozwala sterownikowi dobrać odpowiednią moc w zależności od trybu pracy, temperatury wody i zapotrzebowania na ciepło.

Inteligentna kontrola stałej temperatury

Płyta sterująca podgrzewacza wody CT12350 umożliwia regulację temperatury w zakresie 30–55°C. Do wykrywania temperatury i sprzężenia zwrotnego sterowania używany jest czujnik temperatury NTC 50 kΩ.

W trybie AI PCBA automatycznie wybiera odpowiedni poziom mocy i temperaturę docelową w zależności od temperatury wody na wlocie. Zaprogramowane ustawienia temperatury AI mieszczą się w zakresie od 39°C do 45°C w warunkach temperatury na wlocie zarejestrowanych w raporcie z testu.

Dla wygodnej obsługi dostępne są również trzy tryby temperatury:

- Tryb dziecięcy: 38°C

- Tryb dla dorosłych: 42°C

- Tryb Seniora: 45°C

Sterownik obsługuje automatyczną kalibrację oraz pamięć parametrów stałotemperaturowych. Based on the recorded sample tests at an inlet temperature of 25°C and flow rates of 1.5 L/min and 3 L/min, the measured outlet temperature remained within approximately ±2°C at the tested setpoints.

Aktywacja przepływu wody i kontrola stanu gotowości

PCBA rozpoczyna proces kontroli ogrzewania, gdy wykryty przepływ wody osiągnie około 1,5 l/min. Ogrzewanie zatrzymuje się, gdy przepływ spada do około 1,3 l/min.

W przypadku braku przepływu wody sterownik po około dwóch sekundach przechodzi w stan czuwania. Wyświetlacz można ponownie włączyć naciskając klawisz lub przywracając przepływ wody. Ta logika sterowania pomaga koordynować działanie ogrzewania z rzeczywistym zapotrzebowaniem na wodę.

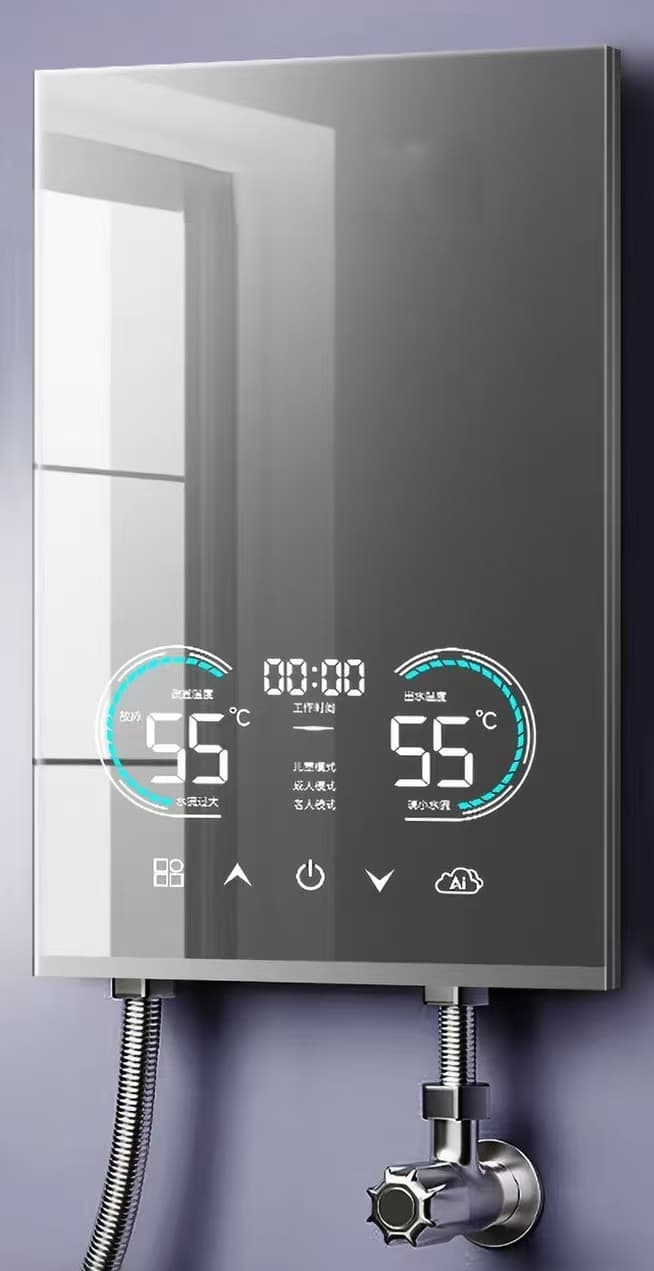

Sterowanie dotykowe i wyświetlacz LED

Elektryczny podgrzewacz wody CT12350 Instant PCBA zawiera pięć głównych klawiszy sterujących:

- Moc

- Wzrost temperatury lub mocy

- Spadek temperatury lub mocy

- AI

- Wybór trybu

Interfejs dotykowy może działać poprzez montowany powierzchniowo panel szklany o grubości 4 mm lub panel z tworzywa sztucznego o grubości 2 mm, co pozwala producentowi urządzenia na opracowanie różnych projektów panelu przedniego.

Wyświetlacz LED może prezentować:

- Temperatura wody na wylocie

- Ustaw temperaturę

- Czas pracy

- Stan ogrzewania

- Stan włączenia

- Wybrany tryb pracy

- Kody usterek

Ikony wyświetlacza i układ interfejsu można dostosować do wyglądu produktu i wymagań klienta.

Wiele funkcji zabezpieczających przed awariami

CT12350 zawiera kilka funkcji sterowania i diagnostyki usterek do zastosowań w natychmiastowych elektrycznych podgrzewaczach wody.

Gdy temperatura na wylocie osiągnie 63°C, sterownik automatycznie zmniejszy moc grzewczą o jeden stopień mocy. Jeśli temperatura osiągnie lub przekroczy 65°C, włącza się alarm nadmiernej temperatury E4 i ogrzewanie zostaje zatrzymane. Normalną pracę można wznowić, gdy temperatura spadnie poniżej 55°C.

Kontroler obsługuje również:

- Alarm wycieku E1 i odcięcie ogrzewania

- Zabezpieczenie czujnika temperatury wylotowej E2 przed zwarciem lub zwarciem

- Automatyczne przywrócenie działania po usunięciu usterki czujnika temperatury

- Wyświetlanie kodów usterek dla łatwiejszej kontroli i konserwacji

Ostateczna skuteczność ochrony zależy od kompletnej konstrukcji urządzenia, czujników, okablowania, systemu grzewczego i innych elementów zabezpieczających.

Główne dane techniczne

| Parametr | Specyfikacja |

|---|---|

| Model produktu | CT12350 |

| Rodzaj produktu | Natychmiastowy elektryczny podgrzewacz wody PCBA |

| Projekt tablicy sterującej | Izolowana zintegrowana tablica sterownicza |

| Napięcie robocze | AC 150–280 V, 50 Hz |

| Napięcie znamionowe | AC 220 V |

| Maksymalne obciążenie grzewcze | 6000 W |

| Wyjścia sterujące ogrzewaniem | 3 Grupy |

| Poziomy mocy | 7 poziomów |

| Zakres ustawień temperatury | 30–55°C |

| Natężenie przepływu aktywacji | 1,5 l/min |

| Przepływ odcinający | 1,3 l/min |

| Czujnik temperatury | 50 kΩ NTC przy 25°C |

| Zaprogramowane tryby | Dziecko 38°C, Dorosły 42°C, Senior 45°C |

| Zgodność panelu dotykowego | Szkło 4 mm lub panel z tworzywa sztucznego 2 mm |

| Temperatura pracy | −15°C do 65°C |

| Wilgotność robocza | 10%–95% wilgotności względnej |

Przykładowe testowanie i weryfikacja wydajności

Podczas weryfikacji próbki wersja zasilacza impulsowego działała nieprzerwanie przez osiem godzin przy napięciu 280 V prądu przemiennego bez nietypowych parametrów. System działał także przez osiem godzin w środowisku testowym o temperaturze 65°C i wilgotności względnej 90%.

Wyniki te odnoszą się do badanej próbki i określonych warunków badania. Ostateczne specyfikacje elektryczne, środowiskowe i bezpieczeństwa powinny zostać zweryfikowane ponownie po zintegrowaniu PCBA z kompletnym podgrzewaczem wody klienta.

Dostosowywanie PCBA OEM i ODM

CT12350 może być używany jako referencyjna platforma sterująca dla niestandardowych projektów natychmiastowych elektrycznych podgrzewaczy wody. Dostępne usługi inżynieryjne i produkcyjne obejmują:

- Projekt sprzętu PCBA

- Rozwój wbudowanego oprogramowania sprzętowego

- Dostosowanie logiki sterowania ogrzewaniem

- Dostosowywanie wyświetlacza i interfejsu dotykowego

- Adaptacja złączy i wiązek przewodów

- Dopasowanie czujnika temperatury i przepływu

- Pozyskiwanie komponentów

- Montaż SMT i DIP

- Testy funkcjonalne

- Produkcja prototypowa i seryjna

Do oceny projektu klienci mogą podać wymagane napięcie robocze, moc grzewczą, wymiary produktu, projekt wyświetlacza, dane techniczne czujnika, schemat połączeń i docelowe standardy bezpieczeństwa.

Aplikacje

Platforma sterownicza CT12350 nadaje się do:

- Domowe elektryczne podgrzewacze wody natychmiastowe

- Natychmiastowe elektryczne podgrzewacze wody do prysznica

- Kompaktowe ścienne podgrzewacze wody

- Urządzenia łazienkowe i kuchenne z ciepłą wodą

- Dostosowane systemy podgrzewania wody OEM i ODM

If you are developing a 220 V instant water heater and require a customizable 6 kW control PCBA, contact SunSam with your product specifications, drawings or existing samples. Nasz zespół inżynierów może ocenić wymagania kontrolne i przygotować odpowiednią propozycję rozwoju i produkcji PCBA.
